Требования к макетам

Для пакетов
Для ежедневников

Краткое руководство можно посмотреть здесь

Требования к макетам клише

Подробнее здесь или можете ознакомиться с требованиями ниже:

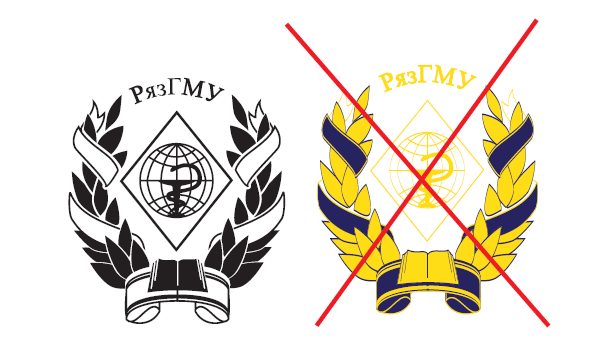

1) Макет клише принимается в работу только в черно-белых цветах

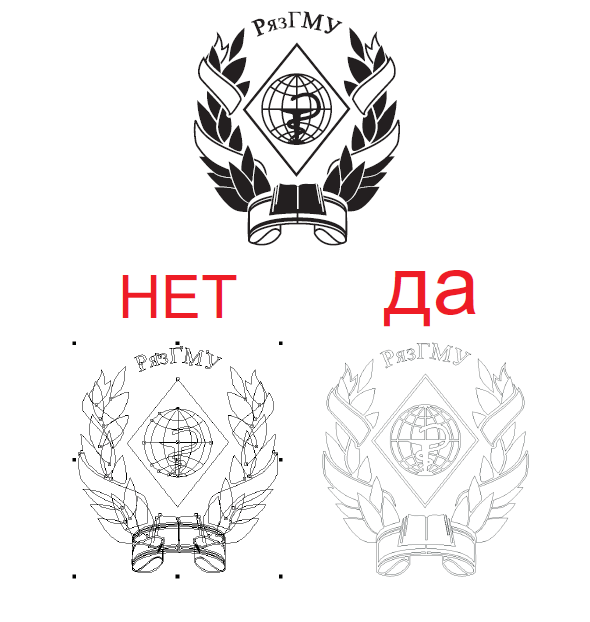

2) Клише должно быть выполнено одним объектом

3) Все наложения и абрис должны быть переведены в объект

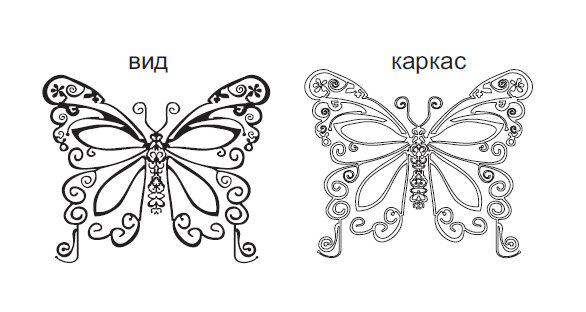

4) Каркас должен соответствовать виду макета

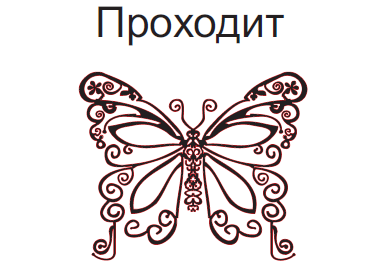

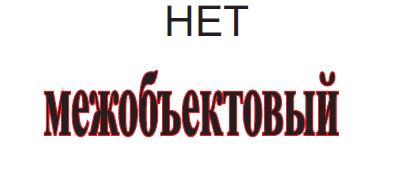

4) Для проверки межобъектовых расстояний на готовый макет клише накладывается абрис в 0,25 мм


5) Линии в макете не должны быть меньше 0,5 мм

Требования к макету для пакетов

Вы можете ознакомиться с требованиями к макетам для ежедневников здесь или изучив информацию, указанную ниже.

Макеты, принимаемые в печать в электронном виде, должны быть записаны на любой из следующих носителей в формате PC (используйте только латинские буквы в названии файлов и каталогов):

  • CD-R(W), DVD-R(W), DVD-RAM
  • Мобильные USB-накопители (не требующие драйверов);

Обязательно ! наличие распечатки либо jpeg-изображения с указанием:

  • цветов по шкале Pantone Formula Guide Solid Coated (раздел для мелованных бумаг);
  • точных размеров материала, поля печати, необходимых отступов, фотометок.

При отправке макета электронной почтой, обязательно в теме письма указывать фамилию получателя и название заказа. Макет должен быть выполнен в масштабе 1:1 к оригиналу  и обязательно содержать информацию о заказе: размеры, тип запечатываемого материала, номера цветов по шкале Panton Formula Guide. В макете может быть использовано не более 8 цветов. Допустимо использование палитр CMYK и Spot Colors (по шкале Pantone Formula Guide).

Оригинал-макет может быть подготовлен в одной из следующих программ векторной графики с соблюдением общепринятых норм и правил:
Adobe Illustrator 8.0 и выше
Adobe Photoshop 8.0 и выше
Corel DRAW 8.0 и выше

Макеты в других программах НЕ ПРИНИМАЮТСЯ без согласования с руководством отдела дизайна!

Трэппинги и оверпринты для всех объектов должны быть выполнены вручную. Перекрытия цветов не менее 0,176 мм.

Требования к растровым изображениям включаемых в публикацию:

  • формат изображения ТIFF в цветовом пространстве RGB, LAB, Grayscale, Bitmap (CMYK – при наличие встроенного цветового профиля!)
  • масштаб изображения в файле 1:1;
  • разрешение для полутоновых изображений от 250 до 350 dpi, разрешение изображения для черно-белой графики (Bitmap) 800-1200 dpi (если можно перевести в векторный вид, то лучше это сделать);
  • все использованные картинки, включенные в макет (публикацию) должны предоставляться дополнительно в виде отдельных файлов в оригинальном размере (желательно с раздельными слоями и масками если таковые присутствуют);
  • для пакетов с запечаткой «вкрай» необходим запас изображения по 5 мм сверху и снизу;
  • крайне нежелательно делать цветокоррекцию если у Вас нет опыта подготовки растровых изображений к флексопечати.

При наличии в макете больших текстовых блоков желательно приложить файлы используемых в макете шрифтов. При этом все шрифты в макете должны быть  переведены в «кривые».

В разрабатываемой композиции элементы изображения должны соответствовать следующим требованиям:

  • Отдельные точки диаметром не менее 0,353 мм. При печати вывороткой 0,441 мм.
  • Тонкие линии толщиной не менее 0,176 мм. При печати вывороткой 0,353 мм.
  • В композиции следует избегать сочетания крупных плашечных полей и мелких элементов изображения (в том числе растров) одного цвета.
  • Для мелкого шрифта целесообразно использование равнотолщинных тонких шрифтов (типа Аrial). Размер шрифта не менее 5 pt.
  • Для шрифта печатаемого вывороткой целесообразно использование равнотолщинных толстых шрифтов (типа Аrial Bold). Размер шрифта не менее 6 pt.
  • При наличии в макете градиентных заливок ("растяжек") содержание каждого из используемых цветов должно быть не менее 2% т.е. начинать с 0% – недопустимо.
  • Светлые области растровых изображений не должны содержать точек 1%, результаты печати в этой области непредсказуемы.
  • Расстояние между началом печатных элементов и краем печатного материала (пленки, пакета) должно быть не менее 5 мм, (запечатка «вкрай» возможна только по согласованию с технологом).

При наличии в композиции штрих-кода с размером менее 100%, штрихи должны располагаться вдоль направления печати.


ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОРИГИНАЛ-МАКЕТАМ для ежедневников

Вы можете ознакомиться с требованиями к макетам ежедневников здесь или изучив информацию, указанную ниже.

Внимание!

Предполагается, что все оригинал-макеты подготовлены с учетом настоящих технических требований и не требуют каких-либо правок.



Подача материалов, не соответствующих настоящим требованиям, может привести к браку в процессе производства.

ОБЩИЕ ТРЕБОВАНИЯ

1. Для создания макетов Покупателем должен использоваться шаблон. Все элементы, формирующие будущий вид изделия (сшивки, тиснения, печать, установка декоративных элементов и пр.), должны предоставляться в векторном формате, реального размера и находиться в соответствующем месте шаблона. В исключительных случаях может быть предоставлено растровое изображение, годное для отрисовки его в векторный формат.

ВНИМАНИЕ! Шаблон нельзя масштабировать!

2. Оригинал-макеты принимаются по электронной почте, на распространенных компьютерных носителях (CD, DVD, USB). Также их можно выкладывать на файлообменники (с указанием URL-ссылки и всеми необходимыми данными для скачивания файла). Помимо этого оригинал-макеты можно выкладывать на наш FTP. Все необходимые сведения по FTP вы можете узнать у своего менеджера.

3. Оригинал-макеты принимаются в следующих форматах: AI, EPS, CDR, PDF, ID, FH, PSD, TIFF.

4. Шрифты и обводка обязательно должны быть переведены в кривые (либо необходимо предоставить файлы шрифтов).

5. В макете не должно содержаться невидимых или заблокированных слоев и объектов, а также лишних объектов (лежащих за пределами макета или полностью скрытых другими объектами).

Требования к макетам на ТИСНЕНИЕ

Для изготовления клише используется каркасное представление макета, а не его внешнее изображение в графической программе, в связи с этим:

— в макете не должно быть пересекающихся элементов или элементов с наложением друг на друга;

— недопустимо задавать объем элементов толщиной обводки (абриса). Все обводки и шрифты должны быть переведены

в кривые;

— линии каждого элемента должны быть замкнутыми. Толщина линий должна составлять не менее 0,2 мм для блинтового тиснения и не менее 0,35 мм для тиснения фольгой;

— расстояние между любыми элементами, а также между линиями внутри элементов, должно составлять не менее 0,2 мм для блинтового тиснения и не менее 0,35 мм для тиснения фольгой;

— рекомендуемый технологический отступ от края изделия до тиснения — 17 мм. Отклонения от рекомендуемой величины в сторону уменьшения оговариваются с исполнителем.

Требования к макетам на ОФСЕТНУЮ ПЕЧАТЬ, ЦИФРОВУЮ ПЕЧАТЬ И ВЕРСТКУ

— Верстка многостраничных изданий (брошюры, журналы, книги, каталоги и др.) должна производиться в программе верстки Adobe InDesign.

— Верстка листовых изданий (листовки, буклеты, плакаты, флаеры и др.) может осуществляться в программах верстки или в графических программах: Adobe Illustrator, Adobe PhotoShop, Macromedia FreeHand, Corel Draw.

— Размер страницы публикации должен быть равен обрезному формату.

— Все элементы публикации, выходящие за обрезной формат, должны иметь припуски на обрез (Bleed).

Величина припусков должна соответствовать:

для листовой продукции — 3 мм,

для многостраничной — 5 мм.

— В случае использования фальцовки, биговки или вырубных штампов в файле должны присутствовать соответствующие контрольные метки.

— Недопустимо использование линий тоньше 0,25 pt (0,08 мм).

— Использование цветов, состоящих более чем из одного триадного, для мелких шрифтов, тонких линий и вывороток

должно быть согласовано.

— Черный текст меньше 24 пунктов, а также черные штриховые объекты (линии, рисунки, текст в кривых) должны быть покрашены в CMYK 0-0-0-100. Всем объектам, имеющим цвет 0-0-0-100, при растрировании задается атрибут Overprint (печать поверх всех красок). Более крупные черные (0-0-0-100) элементы верстки и векторных изображений, расположенные поверх цветных объектов, должны иметь цвет 1-0-0-100, чтобы избежать эффекта «прозрачности черного» при печати с атрибутом Overprint.

— Для того чтобы задать Overprint черным объектам в растровых изображениях, необходимо перенести их в отдельный слой, покрасить в CMYK 0-0-0-0 и задать этому слою режим наложения Multiply.

— Большие по площади черные плашки должны быть покрашены в «составной черный» цвет.

— Цвета, определенные в публикации, должны соответствовать требованиям суммарного количества красок и воспроизводимых значений тона — 300 %.

— Все элементы верстки, растровые и векторные изображения должны быть представлены в цветовых моделях CMYK, Grayscale или PANTONE (в зависимости от красочности издания). Цвета, планируемые для печати триадными красками (CMYK), должны иметь атрибут Process. Атрибут Spot должны иметь только те цвета, которые планируется печатать дополнительными красками.

— Обязательно наличие всех связанных файлов в макете (линков).

— Шрифты должны быть в формате PostScript Type1. Не допускается верстка системными шрифтами (Arial, Courier, TimesNewRoman и т.п.). Недопустимо использование в одной верстке TTF и PS шрифтов с идентичными названиями.

Недопустимо использование для многоязычных текстов (содержащих Unicode шрифты) программ Quark XPress младше шестой версии и Adobe PageMaker.

— Недопустимо использование в верстке объектов, помещенных через Clipboard.

— Недопустимо использование в верстке эффектов прозрачности и паттернов.

— Вы можете прислать отдельно тексты в любом текстовом редакторе и фотоматериалы и разъяснить свое видение будущего макета, а наш дизайнер подготовит для вас макет по всем требованиям.

Требования к макетам на ТАМПОННУЮ ПЕЧАТЬ И ШЕЛКОГРАФИЮ



— минимальная толщина линии — 0,1 мм, инверсной линии — 0,2 мм;

— максимальная печать на ручку — 55 мм по длине и не более чем диаметр минус 2 мм по высоте;

— при печати на клипе отступ от края клипа — 10 мм;

— минимальная толщина линий при нанесении шелкографией — 0,2 мм, инверсной — 0,3 мм.

Технологические особенности:

— под пантонные цвета на цветные поверхности печатается подложка;

— печать возможна только на плоских поверхностях;

— печать невозможна на утопленной поверхности.

Требования к макетам на ТКАНЕВУЮ ШЕЛКОГРАФИЮ



— минимальная толщина линий для трансферов — 0,6 мм;

— минимальная толщина линий для прямой печати 0,4 мм без учета подложки и 0,6 мм с подложкой;

— количество цветов на нейлоновой поверхности не больше двух (не считая подложки);

— при изготовлении полноцветных или растровых изображений градация растра должна быть не ниже 20 %.

Технологические особенности:

— при печати трансферов всегда печатается подложка;

— пантонные цвета печатаются на подложке;

— полноцветная или растровая печать по нейлону невозможна.

Требования к макетам на УФ-ПЕЧАТЬ



— к оригинал-макету, выполненному в конструкторе, должен быть приложен отдельный файл с полноцветным изображением в цветовом пространстве CMYK, с разрешением не менее 300 dpi, в масштабе 1:1.

Технологические особенности:

— печать возможна на плоских изделиях, в противном случае возможно искажение геометрии рисунка;

— высота изделия под нанесение — не более 5 см;

— максимальное качество печати 1440х1200 dpi;

— невозможна печать по шкале Pantone.

Требования к макетам на нанесение методом цифрового трансфера (MAGIC TOUCH)



— к оригинал-макету, выполненному в конструкторе, должен быть приложен отдельный файл с полноцветным изображением в цветовом пространстве CMYK, с разрешением не менее 300 dpi, в масштабе 1:1.

Технологические особенности:

— нанесение возможно только на хлопчатобумажные ткани с белой поверхностью;

— невозможна печать по шкале Pantone.

Требования к макетам на СУБЛИМАЦИЮ



— к оригинал-макету, выполненному в конструкторе, должен быть приложен отдельный файл с полноцветным изображением в цветовом пространстве CMYK, с разрешением не менее 300dpi, в масштабе 1:1.

Технологические особенности:

— печать возможна только на специальных футболках и других изделиях белого цвета, в составе которых присутствует

не менее 80 % синтетического волокна;

— невозможна печать по шкале Pantone.

Требования к макетам на ВЫШИВКУ

— макет должен быть подготовлен в векторном виде, в масштабе 1:1 и сохранен в формате CorelDraw или Illustrator;

— цвета вышивки должны быть указаны по шкале Pantone;

— техническое задание должно содержать информацию по размеру вышивки, цветам вышивки, видам, размерам и цветам изделий под вышивку, местам расположения вышивки на изделиях;

— высота текста на шевроне должна быть не менее 4 мм, а при вышивке на бейсболках и футболках не менее 5 мм;

— толщина линий в рисунке и тексте должна быть не менее 1 мм, линия тоньше 1 мм наносится строчкой;

— поле вышивки на лобную часть и левый бок бейсболки ограничено размером 55 мм в высоту и 115 мм в длину; вышивка

не может «подходить» к козырьку ближе, чем на 20 мм;

— поле вышивки на правый бок бейсболки ограничено размером 55 мм в высоту и 55 мм в длину;

— максимальное поле вышивки: круг диаметром 360 мм либо прямоугольник размером 300х450 мм.

Технологические особенности:

— нежелательно применение в вышивке контрастных цветов;

— невозможно наносить вышивку на некоторые детали готовых изделий: карман, пояс брюк, воротник куртки, хлястик на бейсболке и т.п.;

— нанесение вышивки на рукав и брючину возможно, но зависит от ширины и размеров вышивки;

— кожзаменитель для нанесения вышивки должен быть на тканевой основе.

Требования к макетам на нанесение ДЕКОЛЬЮ

— толщина линии на логотипе должна быть не менее 0,2 мм;

— при изготовлении полноцветных изображений градация растра должна быть не ниже 20 % (так как декольная краска имеет достаточно крупную фракцию и неспособна пройти через сито);

— для посуды конической формы требуется дополнительная обработка макета.

Технологические особенности:

— для полноцветных изображений рекомендуется делать контрольный образец из-за сложности цветоделения и отличия декольных красок от полиграфических;

— из-за высокотемпературного обжига и смешивания красок возможно отклонение от пантона до 15 %;

— для нанесения способом деколирования используются стекольные краски фирмы HERAEUS, что нужно учитывать при выборе пантона;

— натуральное (глянцевое) золото невозможно нанести на матированную посуду (пропадает эффект глянца);

— на цветную, матовую, прозрачную посуду делается подложка, в некоторых случаях это двойные прокаты, что увеличивает сроки сушки, тем самым увеличивается срок исполнения заказа;

— посуду с нанесением нельзя мыть в посудомоечной машине или с использованием абразивных моющих средств.

Требования к макетам при нанесении ЛАЗЕРОМ ПО МЕТАЛЛУ

— максимальная толщина горизонтальной линии на металлической хромированной поверхности — 0,1 мм;

— максимальная толщина вертикальной линии на металлической хромированной поверхности — 0,15 мм;

— для достижения качественной гравировки лазером CO2 толщина линий должна быть не менее 0,15 мм, а расстояние между соседними линиями — не менее 0,3 мм;

— рекомендуемая высота букв — не менее 2 мм;

— максимально возможная площадь гравировки — 98х98 мм.

Технологические особенности:

— для гравировки по изогнутой металлической хромированной поверхности максимальный перепад высот — 1,5 мм;

— гравировка на поверхности из алюминия — светлая;

— изделия, покрытые лаком, могут на полутон отличаться от тиража, при этом гравировка получается темной;

— цвет гравировки зависит от материала гравируемой продукции.

Требования к макетам на ФОРЗАЦЫ, НАХЗАЦЫ И ВКЛЕЙКИ

— все метки для совмещения, фальцовки и реза должны находиться от линии реза на расстоянии 5 мм;

— все информационно важные элементы (логотипы, текст и т. д.) должны быть удалены от линии обрезного формата не менее чем на 7 мм, рекомендуемое расстояние — 10 мм;

— фоны, плашки, растяжки и подобные элементы изображения, подходящие вплотную к обрезному краю, необходимо выносить за линию реза на 5 мм;

— при расположении печатных элементов на вклейках необходимо учитывать, что на той полосе, которая приклеивается, корешковое поле (без запечатки) должно быть как минимум 7 мм (клеевая полоса составляет 5 мм);

— обрезной формат вклеек на ежедневники (в мм):

12х17 —110х160

12х20 — 114х194

14х14 — 142х142

15х21на пружине — 124х193

15х21— 140х202

20х26— 192х263

33х15— 320х112

38х20— 370х150

8.5х15— 82х14 8

— обрезной формат форзацев на ежедневники (в мм):

12х17— 214х160

12х20— 223х194

14х14— 276х141

15х21— 280х203

20х26— 376х263

8.5х15— 162х14 8

— при печати вклеек и форзацев размер запечатываемого поля должен быть равен обрезному формату плюс 5 мм на вылеты. Например: для ежедневника 15х21 запечатываемое поле для форзаца должно быть 290х213 мм.

Рекомендуемые минимальные размеры полей на страницах издания для БЛОКОВ ЕЖЕДНЕВНИКОВ

— корешковое — 10 мм;

— верхнее — 7 мм;

— наружное — 10 мм;

— нижнее — 8 мм;

ВНИМАНИЕ! Количество полос блока ежедневника должно быть кратно 16.
